Tatra T815 AD20T

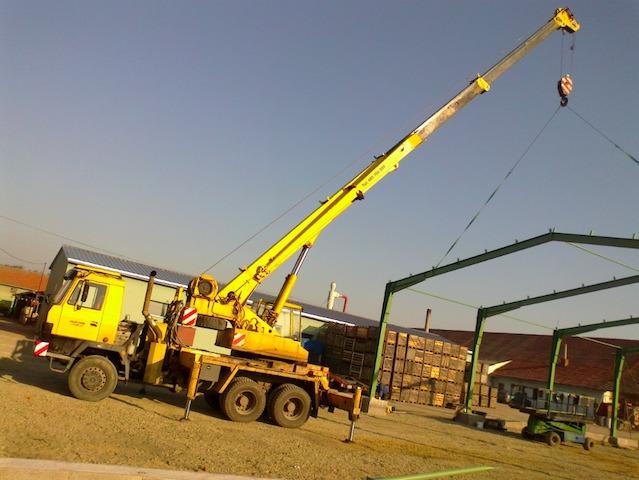

Automobilový jeřáb AD 20 je autojeřáb na osvědčeném podvozku TATRA 815 6×6. Mobilní jeřábové zařízení AD 20 je určeno pro stavební a montážní práce na pevném podloží i v těžkém terénu. Výhodou je rychlý přesun jeřábu a jeho rychlé ustavení do jeřábové polohy.
Jeřáb AD 20 je vhodný pro zvedání břemen na stavbách (haly, mosty aj.) do max. výšky 28 metrů. Maximální nosnost automobilního jeřábu AD 20 je 20 t na vzdálenost 3 metry od osy autojeřábu. Využití nachází při manipulaci s materiálem a břemeny na stavbách, montáže střech, hal, opravy mostů atd..
Technické parametry
| Délka | 9 400 mm |
| Šířka | 2 500 mm |
| Výška | 3 850 mm |
| Šířka s vysunutými opěrami | 4 600 mm |
| Celková hmotnost | 23 600 kg |
| Zatížení náprav | Přední: 6 800 kg Zadní: 2 x 8 400 kg |
| Nosnost | 20 000 kg |
| Pojezd s břemenem | 4 000 kg / 2 800 mm |
| Délka základního výložníku | Zasunutý: 7 800 mm Vysunutý: 21 300 mm |
| Délka výložníku s nástavcem | 27 800 mm |
| Hydraulická soustava | 2 pomocné obvody na podvozku, 2 hlavní obvody na otočném vršku |
| Ovládání | mechanické, čtyřpákové ovládání rozvaděčů |
| Typ podvozku | TATRA T 815 |
| Výkon motoru | T 208 kW při 2 200 min-1 |

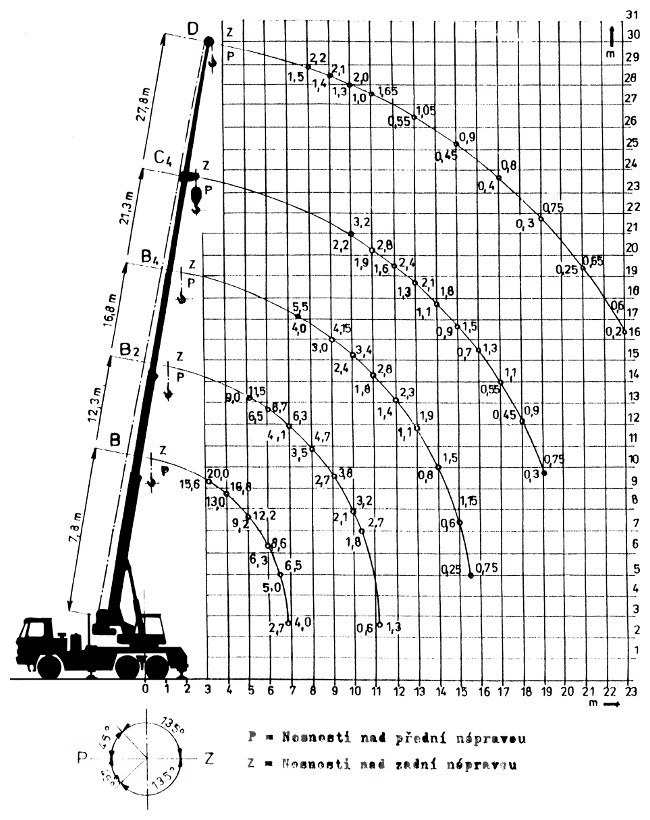

Diagram nosnosti
